Переваги натяжна системи водопроводу і її монтаж

Переваги натяжна системи водопроводу і її монтаж

















Натяжні системи трубопроводу, як правило, включають в себе труби, фітинги та насувні гільзи, які в подальшому будуть використані Вами для монтажу систем водопостачання та опалення. Натяжні системи трубопроводу мають широкий спектр використання на об'єктах комерційного призначення і в житлових приміщеннях.

Розглянемо принцип роботи.

Для монтажу натяжних систем використовують техніку з'єднання – «аксіальна» опресовування, основою служить так званий «ефект пам'яті» - можливість труби повертатися в первісний стан.

Натяжну гільзу з внутрішньої борозенкою встановлюють у напрямку до закінчення труби.

Трубу розширюють в холодному стані спеціальною насадкою і одягають на фітінг, після чого починає відбуватися повернення труби до первісного стану, діаметр труби стає менше, обтиску фітінг.

Слід знати: труба з маркуванням PE-Xc/Al/Pex має набагато менший «ефект пам'яті» чим труба PE-Xa.

Після цього запрессовываем натяжну гільзу.

І так, монтаж системи складається з трьох послідовних дій:

1. Розширення труби;

2. Одягання труби на фітинг;

3. Натяг гільзи.

ВАЖЛИВО!

§  При розширенні труби слід забезпечувати мінімальну відстань від її кінця до натяжна гільзи, приблизно 2 довжини L штифта розширювальної насадки (рис.1).

§  Ніколи не проводите розширення труби несправної насадкою, пом'ятою або надломанной, в такому випадку розширення труби може піти тільки з однієї сторони і це призведе до її розриву.

§  Відрізаючи трубу стежте що б зріз був рівним(перпендикулярним), якщо зріз провести косо, то при натягуванні матеріал труби буде виступати назовні, а це загрожує розривом труби або деформації гільзи.

Важливі моменти роботи з фітингами, трубою і інструментом розглянули, можемо приступити до монтажу на прикладі систем трубопроводу Heat-PEX, до речі вони відмінно взаємозамінні з такими системами як REHAU і GOLAN-AQUA-PEX.

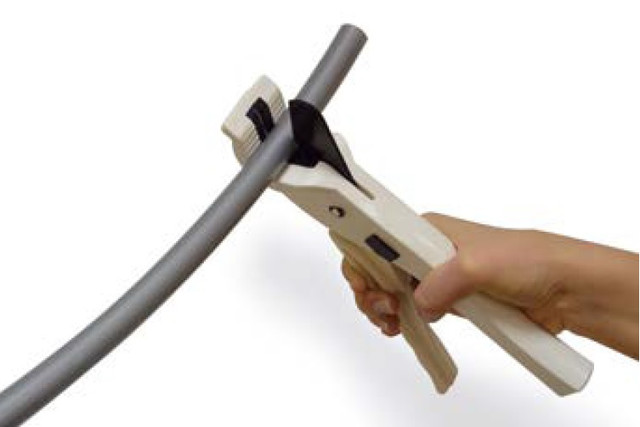

Відрізаємо трубу необхідної довжини. Важливо, відрізати трубу під прямим кутом!

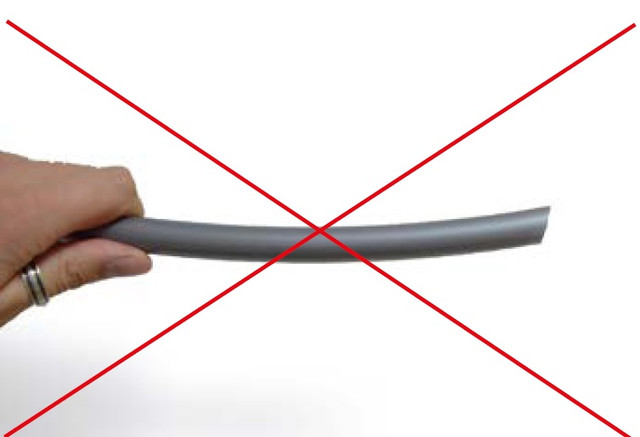

Якщо відрізати трубу не правильно, тобто не під прямим кутом може відбутися деформація гільзи або розрив труби.

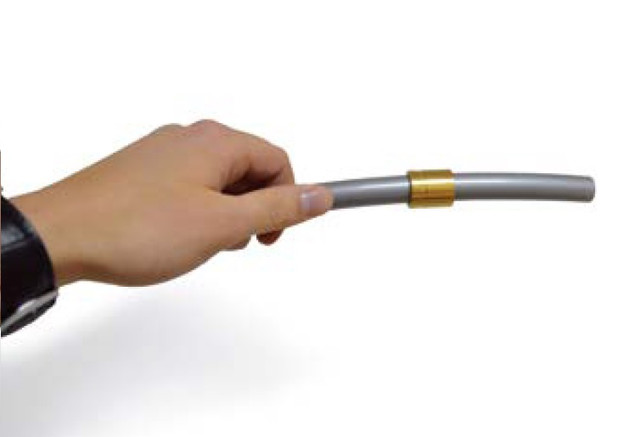

Надягніть на трубу гільзу, її внутрішній скіс повинен вказувати на кінець труби.

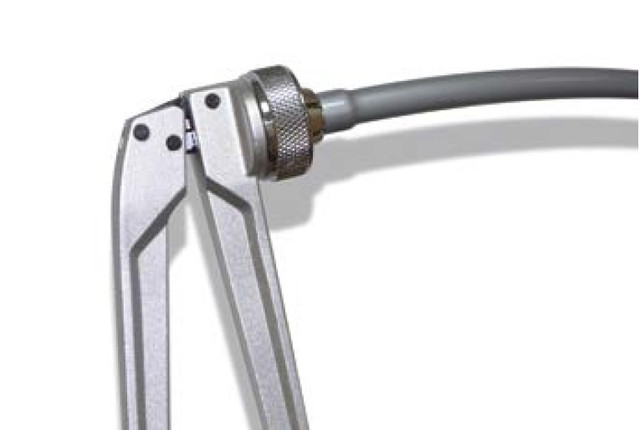

Тепер можемо розширювати трубу, її збільшуємо приблизно в 2 рази. Зверніть увагу натяжна гільза повинна знаходиться за розширювальним відрізком.

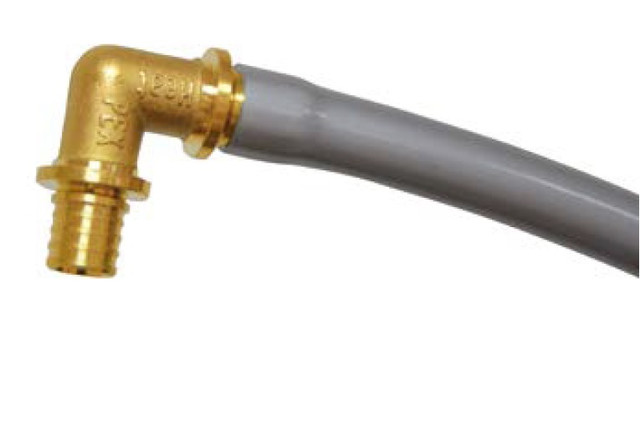

Тепер вставляємо фітинг в трубу до останнього бортика, через деякий час фітінг буде обтиснутий трубою.

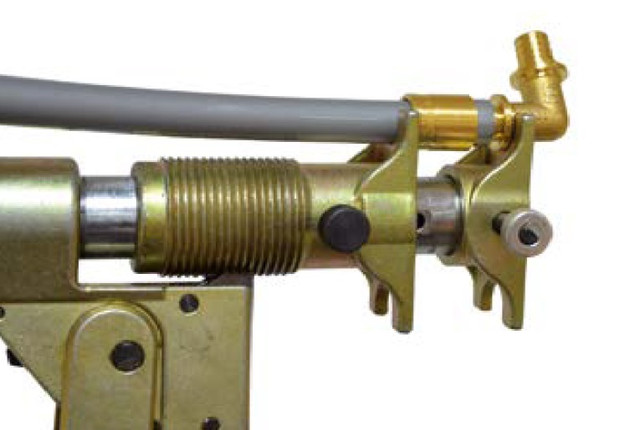

Вставляємо з'єднання інструмент, звертайте увагу, з'єднання повинно бути встановлено рівно між насадок. Якщо з'єднання буде встановлено не рівно це може призвести до неправильного монтажу.

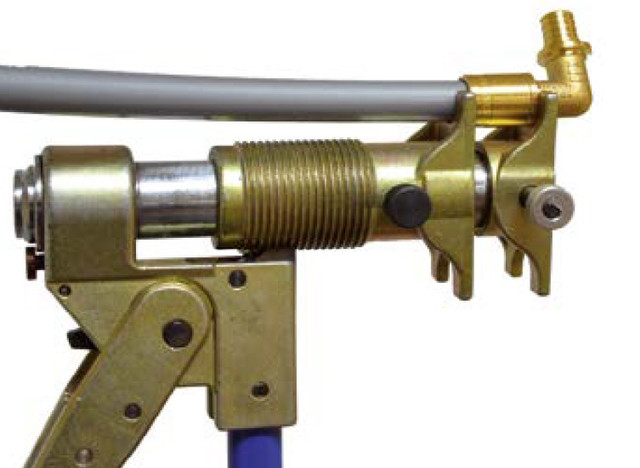

Використовуючи інструмент напресовываем кільце до бортика фітинга, в теж час гільза підтягує трубу через останній борт, тим самим утворюючи "замок".

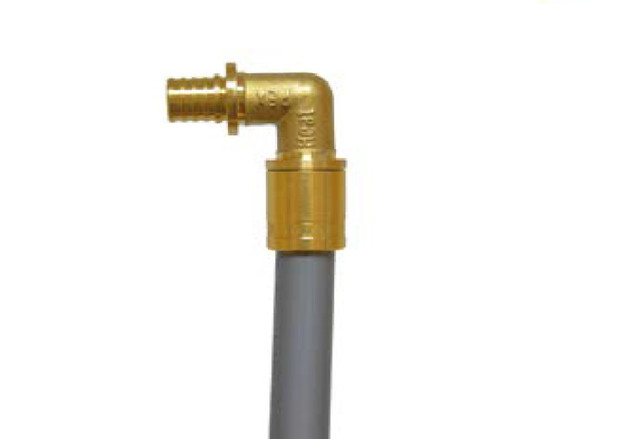

З'єднання готове.
Зверніть увагу при розширенні труби PE-Xc/Al/PEX слід використовувати спеціальні розширювальні насадки.
